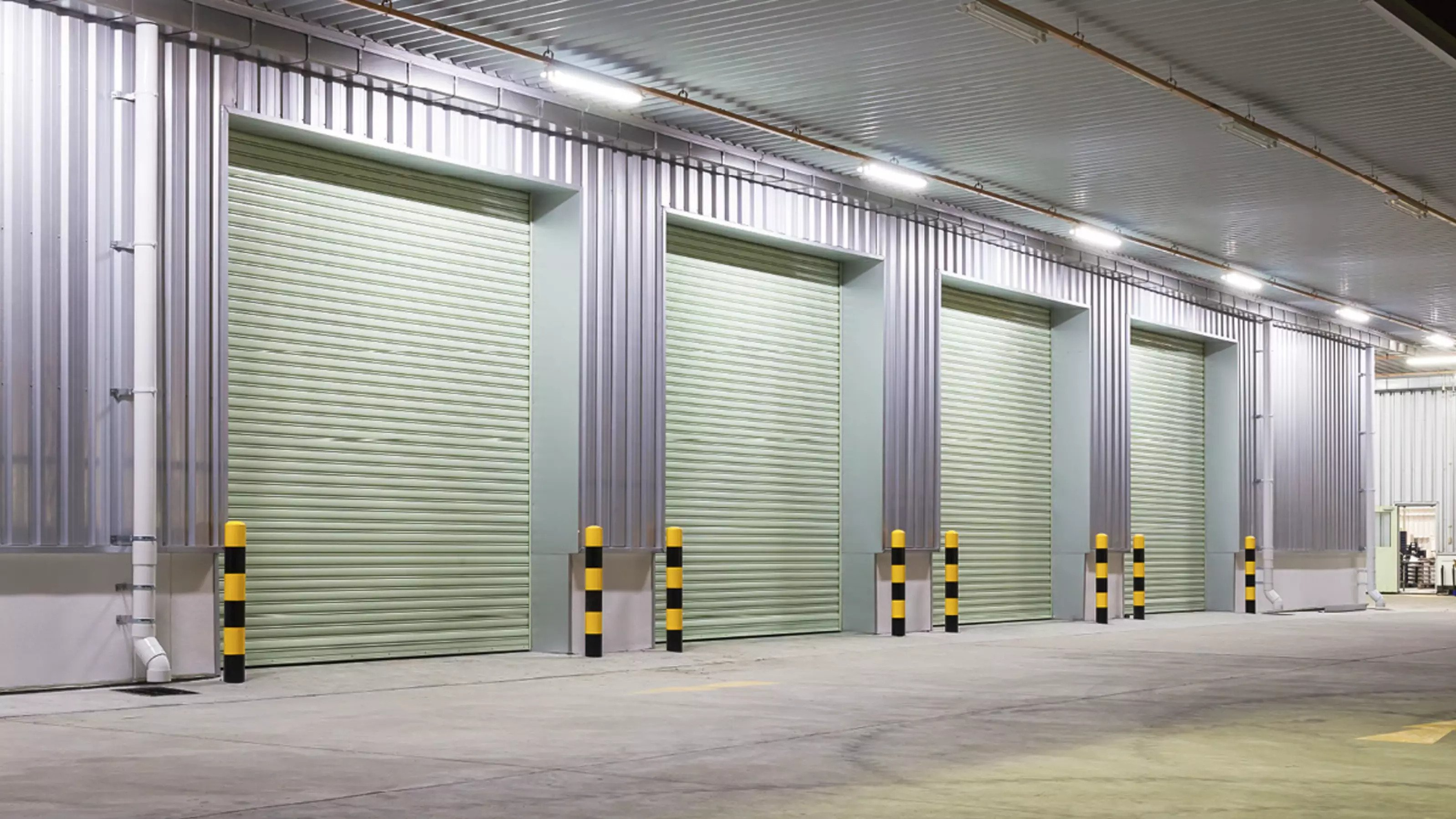

Für einen langjährigen Systemkunden musste unter Zeit- und Kostendruck eine verbesserte Produktlinie von Kontaktprofilen für den Personenschutz bei Industrietüren/-toren entwickelt werden. Die neuen Profile sind integriert und coextrudiert, was unter anderem zu geringeren Montagekosten führt.
Dank unserer grossen Werkstoff- und Entwicklungskompetenz haben wir eine verbesserte Produktlinie von Kontaktprofilen für den Personenschutz bei Industrietüren und -toren entwickelt.
Die Herausforderung bei der Neuentwicklung

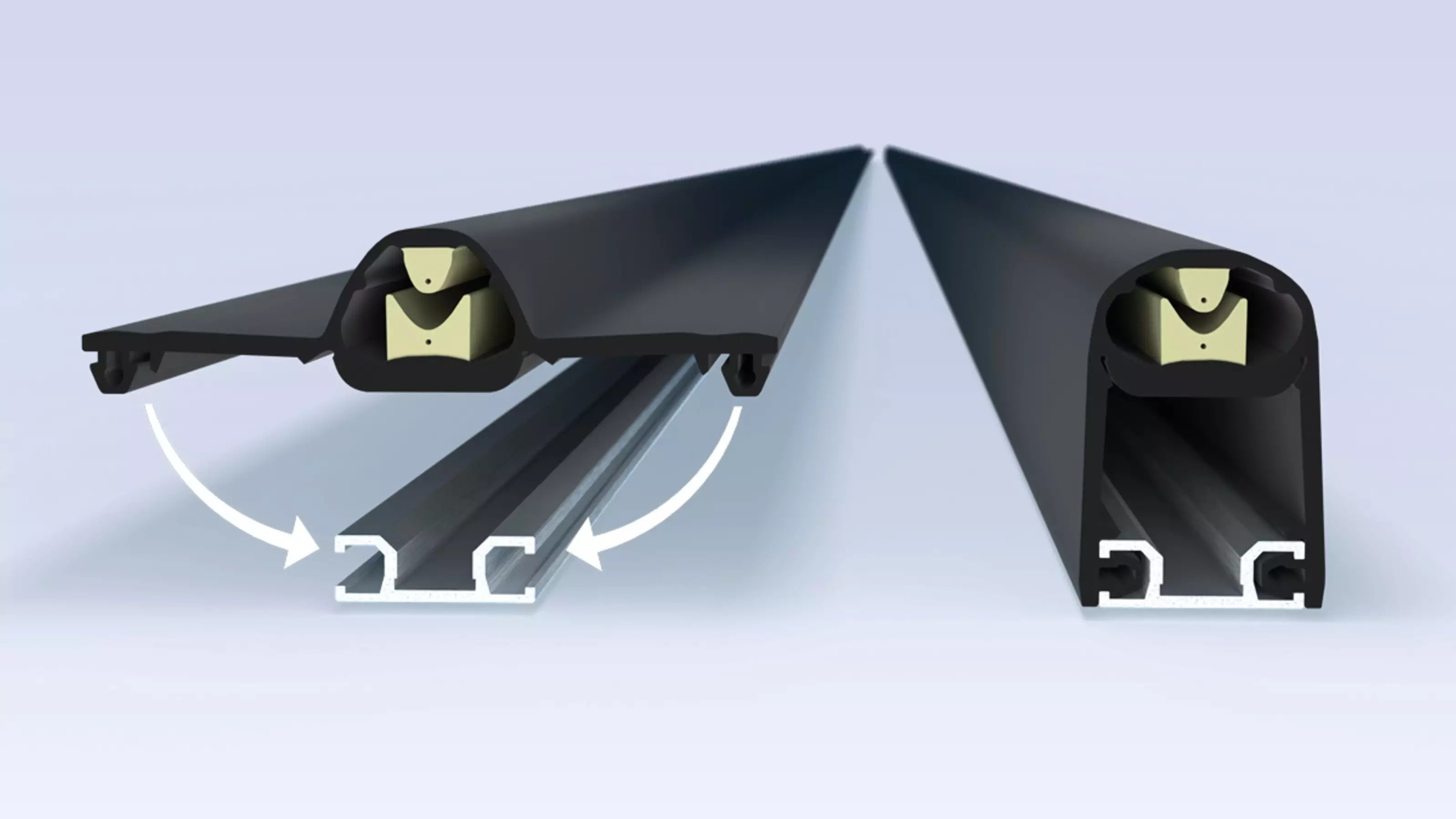

Zu den Besonderheiten dieses Projekts gehörte die Forderung nach einer überdurchschnittlichen Höhe des Profils, um so eine ausreichende «Knautschzone» auch für grössere Tore zu ermöglichen. Auch sollten die Kontaktstreifen dicht an der Vorderkante platziert werden, um eine möglichst hohe Ansprechempfindlichkeit selbst bei leichten Berührungen sicherzustellen. Letztlich wurde das Profil so konstruiert, dass es eine mittige Kontaktkammer mit zwei seitlichen klappbaren Fusspartien aufweist.
In der mittigen Kammer befinden sich zwei coextrudierte Kontaktstreifen aus leitfähigem Polymer. Für die Befestigung in der am Tor angebrachten Montageschiene werden die seitlichen Fusspartien nach unten gebogen und mit ihren Schnappfüssen in die Aufnahmen des Aluminiumprofils gedrückt. Dank der so entstandenen langen und schmalen Seitenwände ist das Gesamtprofil sehr flexibel beziehungsweise nachgiebig, was Verletzungsgefahren verunmöglicht. Zudem wird durch das Herunterbiegen der Fusspartien der obere Schaltabstand der Kammer verkleinert. Dadurch wird die Ansprechempfindlichkeit weiter erhöht.
Weiterer Kundenwunsch war eine Umgestaltung des Anschlussbereichs zur Trägerschiene. Die verlängerten seitlichen Stege verdecken das Trägerprofil vollständig, sodass sich die Schutzleiste unauffällig selbst in anspruchsvolle Tordesigns einfügt.
Kundenvorteile
Wichtigster Vorteil der neuen, integrierten Konstruktion ist der geringere Personalaufwand bei der Montage. Unser Kunde liefert seine Systeme wahlweise komplett baustellenfertig konfektioniert inklusive der Endkappen oder in Form von Meterware nebst Einzelkomponenten zur Selbstkonfektionierung aus.
Hervorzuheben war die schnelle gemeinsame Entwicklung, die in lediglich sechs Monaten zum Abschluss gebracht werden konnte. Als Vorteil für den Kunden erwies sich dabei die räumliche Nähe. Dies ermöglichte kurze Wege, das schnelle Eingehen auf besondere Wünsche sowie kurze Zeitschleifen bei der Bemusterung. Zu den Besonderheiten gehörte auch, dass ungeachtet der Verwendung eines neuen Trägerschienenprofils die Geometrie der Kontaktschutzleisten rückwärtskompatibel ausgelegt werden konnte. Damit ist sichergestellt, dass sie sich auch für die kostengünstige Überholung älterer Torsysteme eignen.
Nach dem erfolgreichen Abschluss des Projekts war der Kunde so zufrieden, dass das erste System durch weitere Varianten zu einer komplett neuen Produktfamilie mit unterschiedlichen Bauhöhen ergänzt wurde.
