Produkt-Highlight

FAT-Algorithmus: Regelungstechnik der nächsten Generation

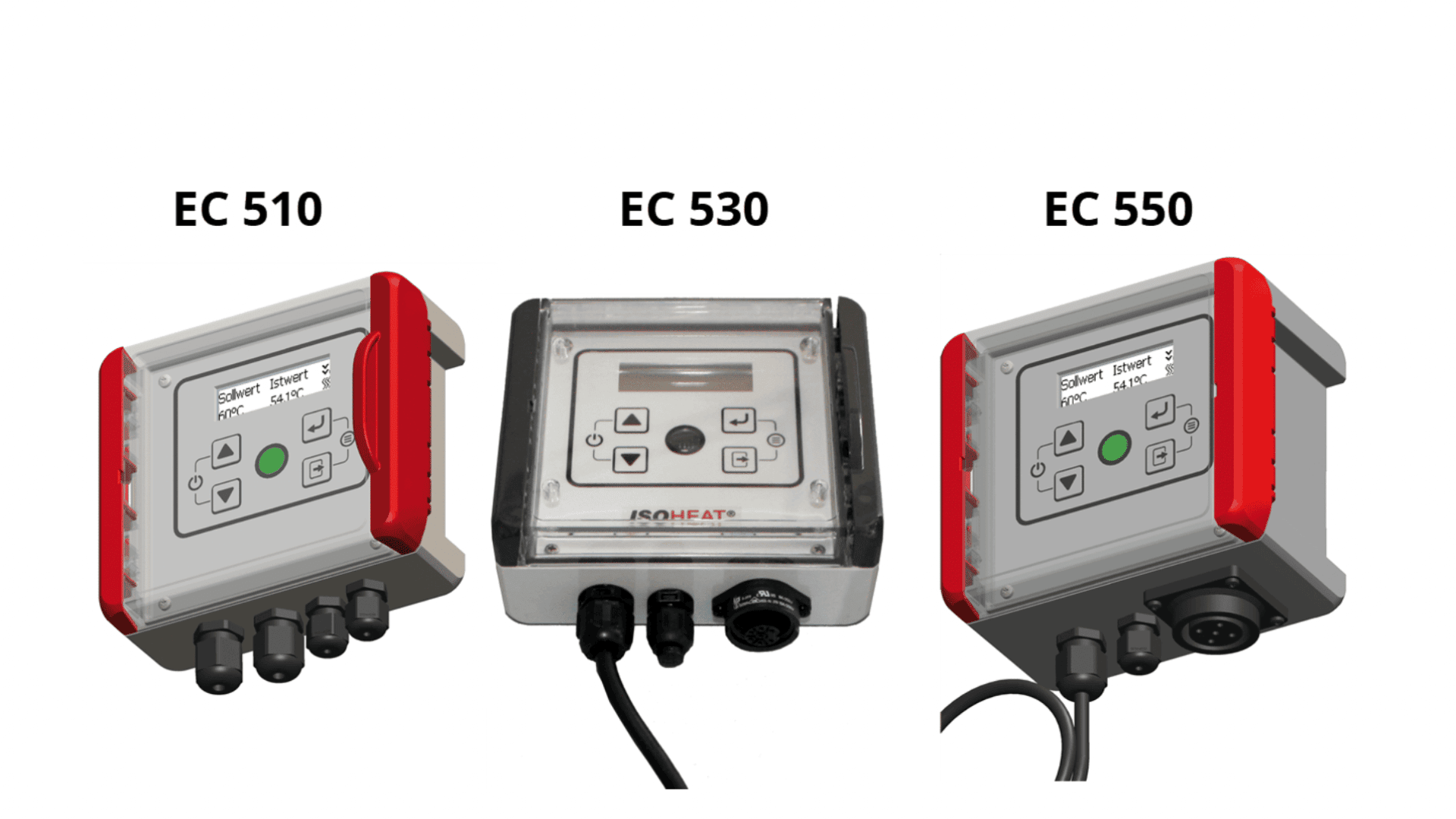

Bei den Temperaturreglern der Serie EC 500 gelang es, ein extrem langlebiges Schaltelement in Hybrid-Technik mit einer einfachen Bedienbarkeit zu kombinieren. Die Regler nutzen einen einzigartigen Regelalgorithmus, der das Regelverhalten selbstständig und kontinuierlich der Regelstrecke anpasst.

FAT-Algorithmus: Fast-Adaptive-Tuning
Der FAT-Algorithmus der Serie EC 500 passt das Regelverhalten selbstständig und kontinuierlich der Regelstrecke an. So werden Heizsysteme mit dem unterschiedlichsten Regelverhalten immer optimal betrieben.

Die bei PID-Reglern übliche Einstellung der Parameter oder das Anstossen eines Autotuning-Prozesses entfallen. Ein zusätzliches Sicherheits-Abschalt-Relais gewährleistet eine sichere Abschaltung, falls das Hybrid Relais mit Kurzschluss ausfallen sollte. Die Regler verfügen über eine Wide-Range Stromversorgung und Komfortfunktionen wie eine automatische Erkennung des angeschlossenen Temperatursensors.

Statusanzeige

Anzeige im Normalbetrieb

Einschalten:

Anzeige im Normalbetrieb
Nach dem Einschalten führt der Regler einen Selbsttest durch und leuchtet ca. 1 Sekunde lang weiss. Wenn alles in Ordnung ist, leuchtet die Anzeige für 0,3 s grün und heizt danach auf. Bei einer Fehlererkennung wird sofort der Fehler angezeigt à Statusanzeige bei Fehler.


Aufheizphase:

Anzeige in der Aufheizphase
Üblicherweise ist nach dem Einschalten die Solltemperatur noch nicht erreicht die Anzeige blinkt langsam (1 Hz) blau. Dies bedeutet, dass die Heizung aktiv und die Solltemperatur noch nicht erreicht ist.


Bei Solltemperatur:

Anzeige bei Solltemperatur
Temperaturanzeige:

Währen des Betriebes wird die Temperatur ständig überwacht. Die LED ist dauerhaft grün, wenn die Temperatur innerhalb des Toleranzbandes von Solltemperatur +/- 3 K liegt.

Über oder unterhalb dieses Bereichs blinkt die LED mit einer Frequenz von 1 Hz.

Blau signalisiert zu kalt und Rot signalisiert zu heiss.
Temperatur wird ständig überwacht
